Menos fuego, Mas verde

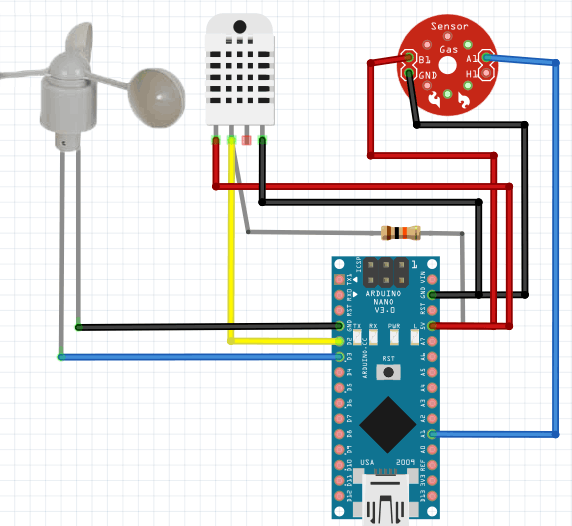

Diagrama de conexión de los sensores de C.I.S.A
C.I.S.A usa sensores (ver aquí) que miden el CO, CO2, la temperatura, la velocidad y dirección del viento, y la humedad. El objetivo de esta información es hacernos saber la probabilidad de un incendio y si uno se ha iniciado.
Todo el sistema esta potenciado por energía solar y se comunica con los otros nodos a través de radio.

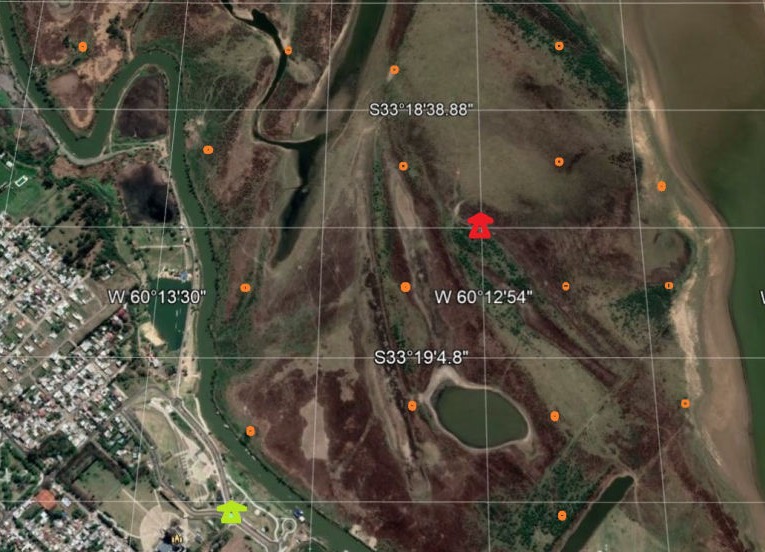

⚫Nodos C.I.S.A
⚫Repetidor
⚫Servidor principal
DHT22
ESPECIFICACIONES TÉCNICAS
Voltaje de Operación: 3V - 6V DC
Rango de medición de temperatura: -40°C a 80 °C
Precisión de medición de temperatura: <±0.5 °C
Resolución Temperatura: 0.1°C
Rango de medición de humedad: De 0 a 100% RH
Precisión de medición de humedad: 2% RH
Resolución Humedad: 0.1%RH
Tiempo de sensado: 2s
PINES
1- Alimentación:+5V (VCC)
2- Datos
3- No Usado (NC)
4- Tierra (GND)
MQ135
ESPECIFICACIONES TÉCNICAS
Voltaje de operación: 5V DC
Corriente de operación: 150mA
Potencia de consumo: 800mW
Tiempo de precalentemiento: 20 segundos
Resistencia de carga: Potenciómetro (Ajustable)
Detección de partes por millón: 10ppm~1000ppm
Detecta: Amoniaco, sulfuro, benceno, humo
Concentración de oxígeno: 2%~21%
Humedad de operación: <95%RH
Temperatura de operación: -20°C~70°C
PINES
1- Salida
2- GND
3- VCC
Para medir la velocidad del viento se usara un anemómetro formado por 3 sensores ultrasonicos, permitiendo saber también, la dirección del viento.
